Praxisanleitung: Adapter Absauggerät/Vakuummatratze herstellen

Für Anwender aktueller Browser lohnt sich der Blick auf diese Seite in moderner (HTML 5 basierter) Gestaltung:

Praxisanleitung: Adapter Absauggerät/Vakuummatratze herstellen

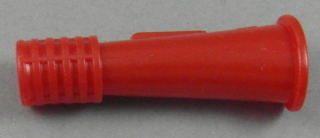

Abbildung: provisorischer Adapter Absauggerät/Vakuummatratze

Indikation

Material

  • Absaugkatheter Größe CH 16 (orange), CH 18 (rot) oder CH 20 (gelb)

  • kleine Verbandschere

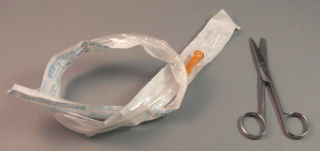

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Material

Durchführung

Anmerkungen

Vor allem im Sanitätsdienst und Katastrophenschutz arbeiten häufig Einheiten mit unterschiedlicher Materialausstattung zusammen.

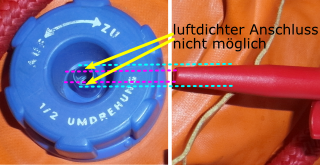

Abbildung: Anschluss Absauggerät/Vakuummatratze - Durchmesser

Mithilfe eines provisorischen Adapters kann eine luftdichte Verbindung zwischen ansonsten inkompatiblem Absauggerät und Vakuummatratze herstellt werden. Nicht aufeinander abgestimmte Anschlüsse können den Einsatz vorhandener Geräte verhindern.

Abbildung: Anschluss Absauggerät/Vakuummatratze - Ausgangssituation

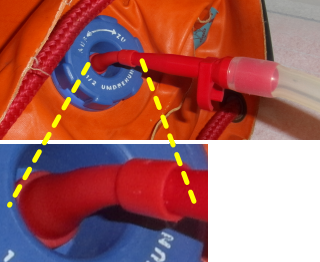

Abbildung: Anschluss Absauggerät/Vakuummatratze - aufgesetzter Adapter



Abbildung: Anschluss Absauggerät/Vakuummatratze - luftdichte Verbindung



Eine geeigneten Verbindung zwischen Absauggerät und Vakuummatratze sollte vor Einsatzbeginn sichergestellt werden, da die Herstellung eines provisorischen Adapters einige Zeit in Anspruch nimmt und nur als Ausnahme in Betracht gezogen werden sollte.

Arbeitstechnik in Bildern

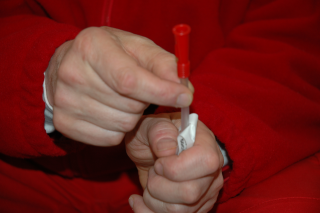

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Schritt 1

Verpackung des Absaugkatheters am Konusende öffnen

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Schritt 2

Absaugkatheter aus Verpackung ziehen

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Schritt 3

Verbindung von Konus und Schlauch durch mehrfaches Biegen geschmeidig machen

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Schritt 4

mit stupfen Scherenblatt einer kleinen Verbandschere vorsichtig (Verletzungsgefahr beachten) Pressung zwischen Konus und Schlauch lösen

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Schritt 5

Schlauch aus Konus herausziehen

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Schritt 6

gegebenenfalls verbleibende Schlauchreste mit spitzem Scherenblatt vorsichtig aus Konus herauspulen

Abbildung: Adapter Absauggerät/Vakuummatratze herstellen - Schritt 7

mit provisorischen Adapter Ventil der Vakuummatratze und Ansaugstutzen des Absauggerätes verbinden
