Praxisanleitung: EKG-Elektroden für Dreipolkabel positionieren
Die 3-polige Ableitung kann schnell abgeleitet werden und dient dem Monitoring des Notfallpatienten.
Indikation
Ableitung eines Notfall-EKGs mit Dreipolkabel
Material
|
Durchführung
Klebeelektrode für rote Elektrode an der rechten Schulter aufkleben
Klebeelektrode für schwarze Elektrode an der linken Schulter aufkleben
Klebeelektrode für grüne Elektrode in der linken Leiste aufkleben
Wenn statt einer schwarzen eine gelbe Elektrode vorhanden ist, erfolgt die Anlage nach den Farben einer Verkehrsampel:
Klebeelektrode für rote Elektrode an der rechten Schulter aufkleben
Klebeelektrode für gelbe Elektrode an der linken Schulter aufkleben
Klebeelektrode für grüne Elektrode in der linken Leiste aufkleben

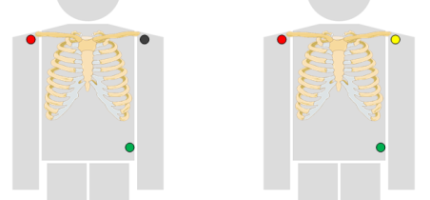

Abbildung: EKG-Elektrodenpositionen - Dreipolkabel
Anmerkungen
Beim Aufkleben der drei Klebeelektroden ist darauf zu achten, dass der Platz unterhalb des rechten Schlüsselbeines und auf dem linken Rippenbogen für eventuell benötigte Defibrillationselektroden frei bleibt.
Mehr Informationen zum Anwendung eines EKG-Gerätes finden sie in der Praxisanleitung EKG ableiten.

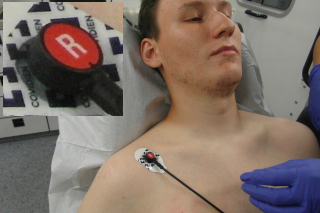

Abbildung: EKG-Dreipolkabel positionieren - Schritt 1 | Klebeelektrode für rote Elektrode an der rechten Schulter aufkleben |

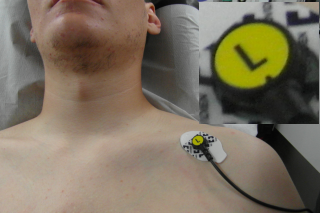

Abbildung: EKG-Dreipolkabel positionieren - Schritt 2 | Klebeelektrode für gelbe Elektrode an der linken Schulter aufkleben |

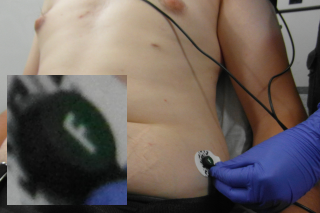

Abbildung: EKG-Dreipolkabel positionieren - Schritt 3 | Klebeelektrode für grüne Elektrode in der linken Leiste aufkleben |
