Praxisanleitung: EKG nach Goldberger ableiten

Der Namensgeber der Goldberger-Ableitungen ist der amerikanischer Kardiologe Emanuel Goldberger (1913 bis 1994).

Indikation

Material

  • EKG-Gerät

  • Vierpolkabel (Extremitätenelektroden Zehnpolkabel)

  • vier Klebeelektroden

Durchführung

Die Ableitung nach Goldberger ist auch Teil eines 12-Kanal EKGs, dessen Ableitung in der Praxisanleitung 12-Kanal-EKG ableiten im Detail beschrieben ist.

Anmerkungen

Die Ableitung nach Goldberger dient zur Darstellung von Potenzialänderungen in der Frontalebene.

Abbildung: EKG - Frontalebene



Bei der Ableitung nach Goldberger werden drei Ableitungen erfasst, wobei die Potentialänderungen zwischen einer differenten Elektrode und einer indifferenten Elektrode gemessen werden. Die indifferente Elektrode wird dadurch erzeugt, dass zwei Ableitungspunkte über einen Widerstand als 'Nullpunkt' zusammen geschaltet werden. Die schwarze Elektrode (N) ist bei der Ableitung nach Goldberger als Masse (Bezugselektrode) zwingend erforderlich.

Die Bezeichnung der Ableitungen (aVR, aVL, aVF) leiten sich aus der notwendigen Verstärkung der bei der Goldberger-Ableitung sehr kleinen gemessenen Spannungen ab: argmented (verstärkt) voltage right, left, foot.



Ableitung

Differente Elektrode (Pluspol)

Indifferente Elektrode (Minuspol)

aVR

rote Elektrode R

Zusammenschaltung von gelber Elektrode L und grüner Elektrode F

aVL

gelbe Elektrode L

Zusammenschaltung von roter Elektrode R und grüner Elektrode F

aVF

grüne Elektrode F

Zusammenschaltung von roter Elektrode R und gelber Elektrode L

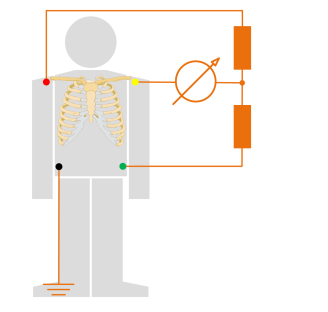

Abbildung: EKG - Verschaltung nach Goldberger (Beispiel aVL)



Mehr Informationen zum Anwendung eines EKG-Gerätes finden sie in der Praxisanleitung EKG ableiten.
