Praxisanleitung: EKG nach Einthoven ableiten

Der Namensgeber der Einthoven-Ableitungen ist der niederländischer Arzt Willem EINTHOVEN (1860 bis 1927).

Indikation

Material

  • EKG-Gerät

  • Drei- oder Vierpolkabel (Extremitätenelektroden Zehnpolkabel)

  • drei beziehungsweise vier Klebeelektroden

Durchführung

Die Ableitung nach Einthoven ist Ableitung des Notfall-EKGs, dessen Ableitung in der Praxisanleitung Notfall-EKG ableiten im Detail beschrieben ist, darüber hinaus aber auch Teil eines 12-Kanal-EKGs.

Anmerkungen

Die Ableitung nach Einthoven dient zur Darstellung von Potenzialänderungen in der Frontalebene.

Abbildung: EKG - Frontalebene



Bei den Einthoven-Ableitungen werden drei Differenzspannungen zwischen jeweils zwei Elektroden gemessen (sogenannte bipolare Ableitungen).



Ableitung

Differente Elektrode (Pluspol)

Indifferente Elektrode (Minuspol)

I

gelbe Elektrode L

rote Elektrode R

II

grüne Elektrode F

rote Elektrode R

III

grüne Elektrode F

gelbe Elektrode L

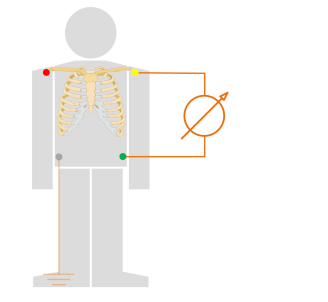

Abbildung: EKG - Verschaltung nach Einthoven (Beispiel III)



Mehr Informationen zum Anwendung eines EKG-Gerätes finden sie in der Praxisanleitung EKG ableiten.
